属性页

BeauGauge Instruments Suite 内不同组件的属性页的设置很多是相通的。在这里详细介绍一下圆表指针的属性页。

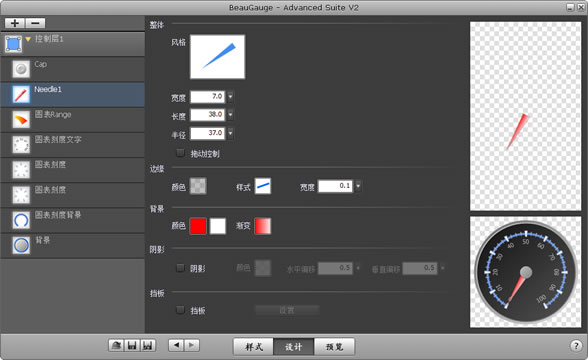

圆表指针组件在“设计”界面左侧列表中的图标如图所示，我们点击这个图标，进入它的属性页。

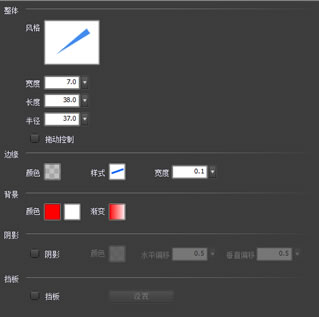

下图是圆表指针的属性页。


下面逐项介绍各个属性的含义：

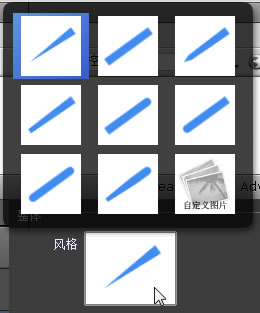

1. 点击风格选项，弹出选择对话框。您可以选择相应的指针风格，或用“自定义图片”。

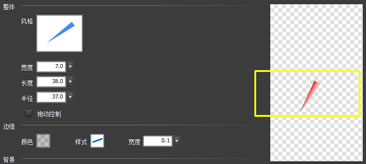

   选择好指针风格后，可以在预览区预览。


   自定义图片作为指针。



2. 选中复选框“拖动控制”，您就可以像拖动旋钮一样拖动指针，拖动指针移动后，将触发相应的事件通知程序。





3. 宽度，长度，半径控制着指针的大小和位置。





4. 边缘是指针外部的轮廓线。

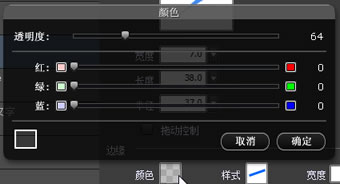

   边缘的颜色设置。


   边缘的样式。


   宽度的设置中，弹出的滑块的范围是0.1~2.0，这个是常用范围，如果这个范围不能满足您的要求，您可以直接在文本框输入想要的数值。



5. 背景是指针的内部填充。




   如果指针的风格选中“自定义图片”，背景内的设置将改成“位置”和“自定义图片...”

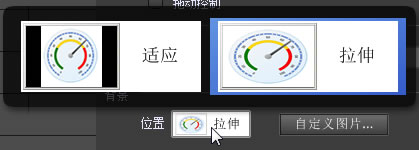

   位置内包括“适应”，“拉伸”两种填充方式。



6. 指针的阴影部分设置。如果启动阴影，请勾选前面的复选框。可以设置阴影的颜色和位置。



7. 挡板的作用是让指针的一部分不显示出来。

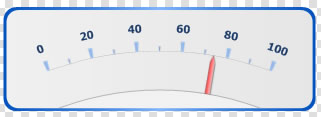

   在如图所示的仪表中，我们需要指针和Cap的一部分不显示出来。这里就需要用到“挡板”。

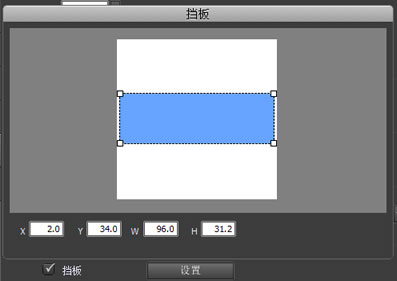

   挡板的设置对话框。
